ppt重点

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612140648947.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612140743221.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612140835736.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612151010938.png

如果是负数，就-0x10000,因为计算机中无符号数用原码表示，有符号数用补码表示

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612151959846.png

2

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612152031618.png

哈佛结构和冯诺伊曼结构是两种常见的计算机体系结构，它们的主要区别在于内存和处理器之间的交互方式。 1. 冯诺伊曼结构 在冯诺伊曼结构中，处理器和存储器使用同一个总线连接，也就是说，数据和指令共享同一个内存空间。当处理器需要执行一个指令时，它从内存中读取指令并进行解码。这种结构被广泛应用于大部分的传统计算机中。 2. 哈佛结构 哈佛结构中，处理器和存储器分别使用独立的总线连接，也就是说，指令和数据存储在两个不同的内存空间中。由于指令和数据互相独立，处理器可以同时执行多个指令，这种结构被广泛应用于嵌入式系统和数字信号处理器等领域。

可以总结如下：

特点 冯诺伊曼结构 哈佛结构
内存结构 存储器与处理器共享一个内存空间 指令内存与数据内存独立
处理速度 数据和指令共享总线，处理速度较慢 数据和指令独立，处理速度较快
优缺点 可以灵活地利用内存空间，但指令与数据交错访问有时会出现瓶颈 可同时处理多个指令，但需要更多的内存空间
适用场景 通用计算机 嵌入式系统和数字信号处理器

总的来说，哈佛结构适合需要高效并行处理指令和数据的场景，而冯诺伊曼结构因其灵活的内存交互方式，更适合通用计算机等需要灵活使用内存的场景。

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612152917977.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153115743.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153425755.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153504656.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153542683.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153724876.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153749758.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153809091.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153826070.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153848056.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153904305.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153918723.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612154045011.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612154108050.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612154130818.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612154334569.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612154759336.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612155658161.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612155837581.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612155929534.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612155955994.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612161131382.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612161145730.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612161200445.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612161214371.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612161433831.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612165511521.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612165545915.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612165719649.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612165739605.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612165844028.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612165856827.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170016595.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170029371.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170053849.png

4

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170134707.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170212036.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170238226.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170300064.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170333914.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170348608.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170411804.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170426721.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170443482.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170509338.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612170521734.png

作业

作业二-定点浮点、单精度

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613153223471.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613153144101.png

作业三-PIE/ePWM

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613153409359.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613153446321.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613153517412.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613153531252.png

作业四-XINTF

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613164444651.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613164535242.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613164608361.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613164710955.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613164737932.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612185018470.png

1)基址为0x100000

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612185055310.png

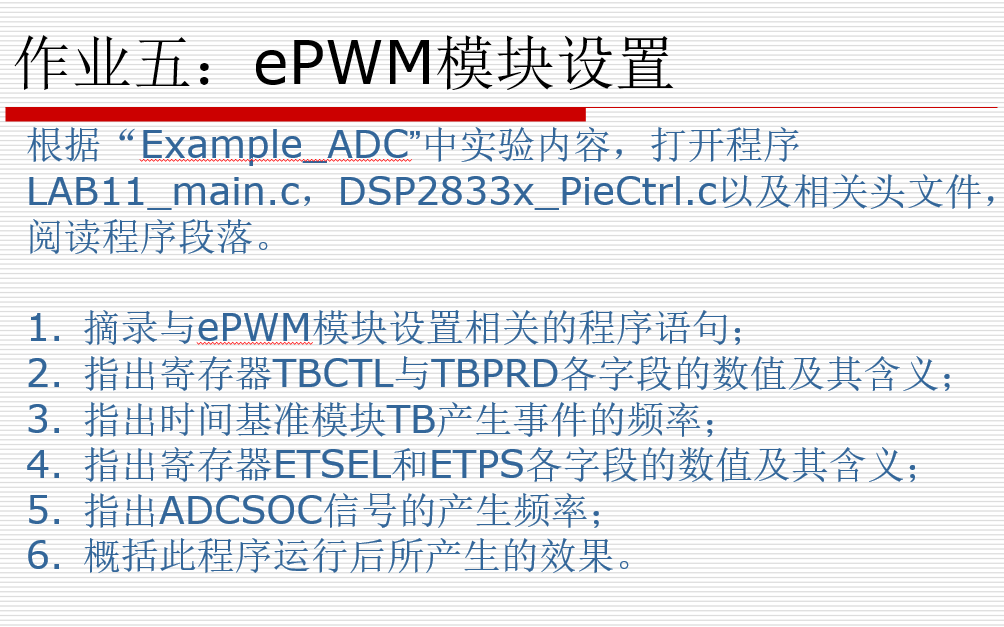

作业五-ePWM

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613153932864.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613153954857.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613154230998.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613154250371.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613154317896.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613154338570.png

大纲

第一章

实时性两层含义

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612203533370.png

计算实时处理最低速度

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612203820461.png

系统框图

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612204922068.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612210045840.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612210015578.png

数据流处理和数据块处理

数据流处理（Stream Processing）

数据是在一个输入样本到达后，就立即开始进行与该 样本有关的运算，并在下一个样本到达之前完成。这种 在下一个样本输入之前完成上一个样本处理的方法称为 数据流处理方式。例如数字FIR滤波。

特点：每接收一个样本，就做一次新的运算。输 入样本周期与输出样本周期保持一致。

优点：其结果是随时更新的。输出样本和其影响 的输出结果之间的时延达到理论的最小值。

缺点：要求处理器的速度必须足够高，能在下一 个样本到达之前完成所有计算。

块处理（Block Processing）

首先将输入样本存放到存储器中，当L个输入样本都 到达以后，才开始处理。这种同时处理多个样本的方法 称为块处理技术，也叫帧处理（Frame Processing）。 在块处理技术中，输入样本按组存储，当有足够多的 样本到达后，开始处理这个样本块。主要应用在输出采 样率小于输入采样率(采用间隔T)的场合，其计算时间限 制在LT 以内。 譬如傅里叶变换运算。

优点：减少频繁读写存储器所带来的额外开销，获 得较高处理效率；可以使用较低速度的处理器。

缺点：时延以及足够的存储空间。

矢量处理（Vector Processing） 同时处理多路输入/输出信号的方法，称为矢量 处理技术。 通常情况下，矢量处理用来计算两个信号之间 的相关程度。

分类

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612211355861.png

定点浮点转换

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612140835736.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612151010938.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612151959846.png

哈佛结构和冯诺伊曼结构

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612211908276.png

哈佛结构和冯诺伊曼结构是两种常见的计算机体系结构，它们的主要区别在于内存和处理器之间的交互方式。 1. 冯诺伊曼结构 在冯诺伊曼结构中，处理器和存储器使用同一个总线连接，也就是说，数据和指令共享同一个内存空间。当处理器需要执行一个指令时，它从内存中读取指令并进行解码。这种结构被广泛应用于大部分的传统计算机中。 2. 哈佛结构 哈佛结构中，处理器和存储器分别使用独立的总线连接，也就是说，指令和数据存储在两个不同的内存空间中。由于指令和数据互相独立，处理器可以同时执行多个指令，这种结构被广泛应用于嵌入式系统和数字信号处理器等领域。

可以总结如下：

特点 冯诺伊曼结构 哈佛结构
内存结构 存储器与处理器共享一个内存空间 指令内存与数据内存独立
处理速度 数据和指令共享总线，处理速度较慢 数据和指令独立，处理速度较快
优缺点 可以灵活地利用内存空间，但指令与数据交错访问有时会出现瓶颈 可同时处理多个指令，但需要更多的内存空间
适用场景 通用计算机 嵌入式系统和数字信号处理器

总的来说，哈佛结构适合需要高效并行处理指令和数据的场景，而冯诺伊曼结构因其灵活的内存交互方式，更适合通用计算机等需要灵活使用内存的场景。

哈佛结构 改进的哈佛结构
总线 处理器和存储器独立的总线 处理器和快取共享总线
数据与指令 数据和指令存储分开 同时使用指令快取和数据快取
并行性 可以并行执行多个指令 并行性更高，处理数据更快
应用 嵌入式系统、数字信号处理器 大型服务器、超级计算机、大型计算机系统

乘加特点

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612213530821.png

其他特点

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612213644417.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612213702887.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612213729604.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612213800598.png

MIPS、MOPS、MFLOPS、MACS 的含义

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612213911203.png

第二章

一般 DSP 系统框架图组成部分：

①总线和存储器②内核（CPU） ③外设（决定功能）

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613124615745.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612214942983.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612153425755.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612215234136.png

根据器件手册配置寄存器

总线结构那张图和总结表格，能正确标注各条数据地址线

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612152917977.png

  • PAB（Peripheral Address Bus）：外设地址总线，用于传输外设的地址信息。

  • DRAB（Data Read Address Bus）：数据读取地址总线，用于传输CPU从内存或外设中读取数据时的地址信息。

  • DWAB（Data Write Address Bus）：数据写入地址总线，用于传输CPU向内存或外设中写入数据时的地址信息。

  • PRDB（Peripheral Read Data Bus）：外设读取数据总线，用于传输外设向CPU返回数据。

  • DRDB（Data Read Data Bus）：数据读取数据总线，用于传输CPU从内存或外设中读取的数据。

  • DWDB（Data Write Data Bus）：数据写入数据总线，用于传输CPU向内存或外设中写入的数据。

重复指令 RPT

中断控制，能描述 2.5.4 节中中断响应流程（描述过程，不必画出来）；理 解 PIE 级中断系统三级结构

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612221602244.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612221635507.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612222127689.png

DSP 配置外部存储器

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612154759336.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612222452487.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612222821373.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230612155658161.png

定时器给出 ppt 中原理图和寄存器值，计算中断频率（公式不会给出） 最好理解 2.7.4 同步串口的工作机理

第三章

F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613144958255.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613145359926.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613144541608.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613145511050.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613145537076.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613150628651.png
F/TYOPORA_Note/专业课/DSP应用技术/relative/image-20230613150720024.png
